System KNX – otwarty standard inteligentnego domu
System KNX jest międzynarodowym, otwartym standardem automatyki budynkowej.
Umożliwia zintegrowane sterowanie oświetleniem, osłonami, ogrzewaniem, chłodzeniem, wentylacją oraz pozostałymi instalacjami technicznymi budynku. Poszczególne funkcje mogą współpracować i automatycznie reagować na sygnały z czujników, przycisków oraz paneli sterujących. Wspólny protokół komunikacyjny pozwala łączyć w jednej instalacji urządzenia KNX różnych producentów.
System nie jest gotowym zestawem z narzuconą liczbą funkcji. Jego zakres, sposób obsługi oraz dobór urządzeń ustala się indywidualnie — zależnie od budynku, potrzeb mieszkańców i budżetu. Przykładowe koszty takich instalacji dla domów o różnych powierzchniach przedstawiamy w cenniku KNX.
Skala zastosowania jest elastyczna: od prostego sterowania oświetleniem i temperaturą, po rozbudowaną automatykę z zarządzaniem energią, stacją pogodową, wizualizacją, scenami i harmonogramami.
Czym system KNX różni się od tradycyjnej instalacji?
W tradycyjnej instalacji elektrycznej łącznik jest bezpośrednio połączony z obwodem, którym steruje. Jego funkcja wynika więc z wykonanego okablowania, a jej zmiana wymaga ingerencji w to okablowanie.
W systemie KNX element sterujący przekazuje polecenie przez magistralę KNX do odpowiedniego aktora. To aktor załącza, wyłącza lub reguluje dany obwód elektryczny. To, którym obwodem steruje dany element i w jaki sposób, określa konfiguracja KNX. Można ją później zmienić programowo bez ingerencji w okablowanie.
Konfiguracja programowa pozwala określić sposób ręcznego sterowania oraz automatyczne działanie systemu. Może ono zależeć od pory dnia, obecności domowników, temperatury, nasłonecznienia czy innych warunków. Umożliwia tworzenie scen, harmonogramów i funkcji centralnych, a także zdalne sterowanie instalacją.

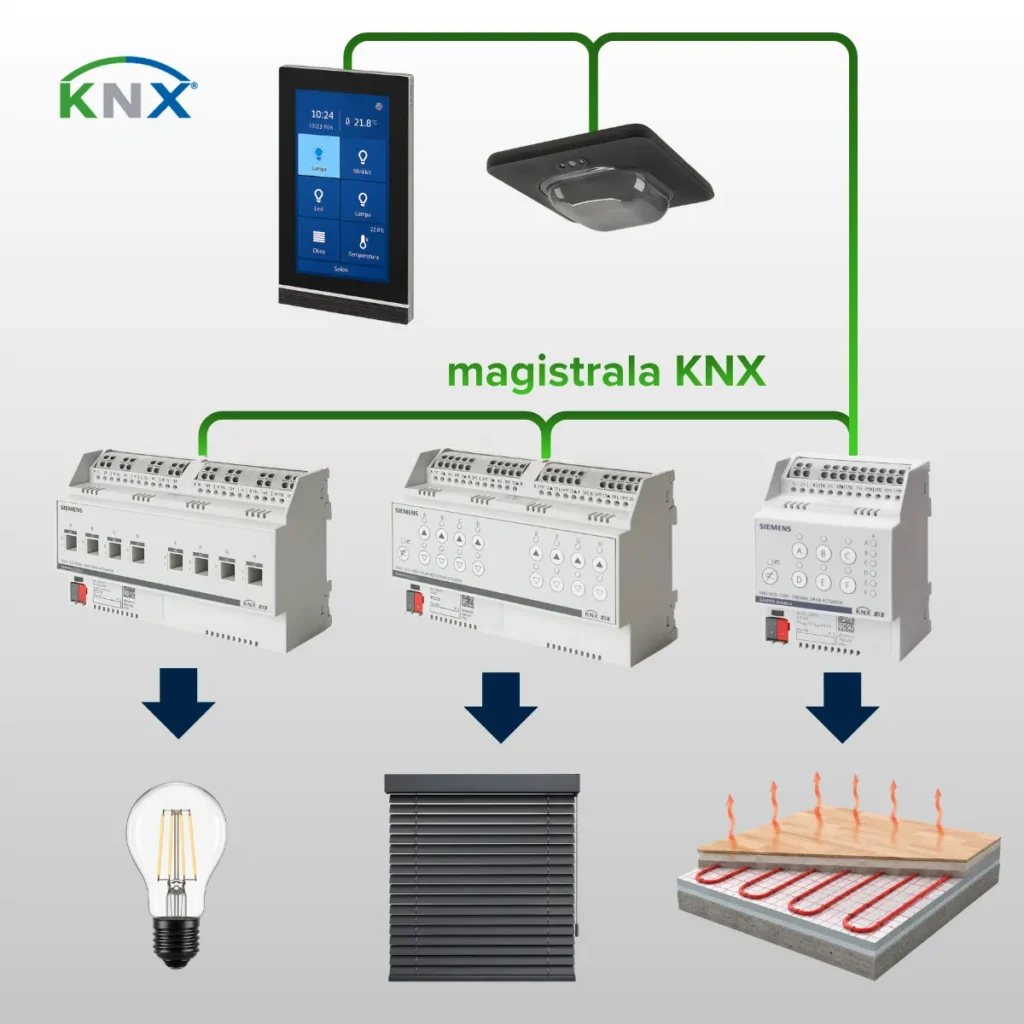

Jak działa system KNX?
W przewodowej instalacji KNX elementy systemu można podzielić na trzy podstawowe grupy.
Elementy sterujące (sensory)
Elementy sterujące są źródłem informacji przekazywanych do magistrali KNX. Mogą to być polecenia użytkownika wydawane za pomocą przycisków i paneli, a także dane pomiarowe i informacje o zdarzeniach zachodzących w budynku oraz jego otoczeniu. Na ich podstawie system może realizować sterowanie bezpośrednie oraz zaprogramowane funkcje automatyczne.
Magistrala KNX
Magistrala umożliwia wymianę informacji pomiędzy urządzeniami. Dzięki niej przycisk nie musi być bezpośrednio połączony z każdym sterowanym obwodem. Kilka urządzeń może wykorzystać informację wysłaną przez jeden element. Przykładowo wyzwolona scena może jednocześnie wyłączyć oświetlenie, opuścić rolety, jak również obniżyć temperaturę zadaną.
Urządzenia wykonawcze (aktory)
Aktory KNX sterują fizycznymi odbiornikami i instalacjami. W zależności od rodzaju mogą załączać i wyłączać obwody oraz sterować oświetleniem, w tym jego natężeniem i barwą. Mogą również sterować napędami osłon i innych elementów ruchomych, ogrzewaniem oraz chłodzeniem.
Otwartość standardu KNX – jedna z kluczowych przewag
System KNX nie zamyka użytkownika w ekosystemie jednej firmy. Rozwój, serwis i modernizacja instalacji nie zależą od dalszej dostępności konkretnej marki, serii urządzeń czy jej polityki handlowej. W systemach zamkniętych wycofanie produktu, zakończenie wsparcia lub zmiana warunków licencyjnych może poważnie ograniczyć możliwość dalszej rozbudowy, naprawy albo modernizacji instalacji. W przypadku systemu projektowanego na wiele lat jest to jedno z najważniejszych ryzyk, które warto uwzględnić już na etapie wyboru technologii.
Jeden standard, wiele marek
Otwarty standard pozwala łączyć w jednej instalacji certyfikowane urządzenia różnych producentów i konfigurować je w tym samym środowisku ETS. Dzięki temu dobór elementów nie ogranicza się do jednej oferty. Można kierować się funkcjonalnością, parametrami technicznymi, wzornictwem, sposobem montażu, możliwościami integracji oraz budżetem.
Certyfikacja KNX potwierdza zgodność urządzenia ze standardem, a jego dane konfiguracyjne są udostępniane do pracy w ETS. Ma to znaczenie również po latach — instalację można rozbudowywać, modernizować i zastępować wybrane urządzenia nowszymi rozwiązaniami bez zmiany technologii zastosowanej w całym budynku. W jednej instalacji mogą przy tym pracować urządzenia pochodzące z różnych okresów jej rozwoju, co dodatkowo zwiększa trwałość całego rozwiązania. KNX zachowuje kompatybilność wsteczną sięgającą ponad 35 lat, obejmującą urządzenia i instalacje wykonane od początku rozwoju standardu.
System KNX nie opiera działania na jednym centralnym sterowniku
KNX ma architekturę rozproszoną — urządzenia posiadają własną konfigurację i komunikują się bezpośrednio przez magistralę. Podstawowe sterowanie oświetleniem, osłonami, ogrzewaniem czy chłodzeniem może więc działać bez centralnej jednostki zarządzającej.
Konfiguracja przygotowana w ETS jest zapisywana w urządzeniach i pozostaje w nich po zakończeniu programowania. Komputer z ETS nie uczestniczy później w normalnej pracy instalacji.
Awaria pojedynczego urządzenia powoduje przede wszystkim utratę funkcji, za które ono odpowiada, podczas gdy pozostała część systemu może nadal pracować. Dodatkowe urządzenia mogą rozszerzać KNX o bardziej zaawansowaną logikę, wizualizację czy dostęp zdalny, ale podstawowe sterowanie warto projektować tak, aby nie było od nich uzależnione.
Automatyka budynku powinna być instalacją na lata
Rozwiązania oparte na aplikacji, chmurze i komunikacji bezprzewodowej są wygodne przy sterowaniu pojedynczymi urządzeniami. Problem pojawia się wtedy, gdy na takiej architekturze ma opierać się oświetlenie, ogrzewanie, rolety i pozostałe podstawowe funkcje całego domu. Wraz z rozbudową systemu rośnie liczba urządzeń, połączeń radiowych, bramek i usług, od których zależy jego prawidłowe działanie.
Wi-Fi pozostaje zależne od infrastruktury sieciowej, jej konfiguracji, zasięgu i zakłóceń. Inne rozwiązania radiowe mogą tworzyć własne sieci i ograniczać część tych problemów, ale nadal podlegają fizycznym ograniczeniom transmisji przez stropy, żelbet, metal i kolejne przegrody budowlane. W przypadku urządzeń bateryjnych dochodzi również konieczność okresowej wymiany baterii i ryzyko utraty komunikacji po ich rozładowaniu.
Osobnym problemem jest uzależnienie rozbudowanego systemu od platformy producenta. Aplikacja, konto użytkownika, bramka, usługi chmurowe czy serwery zewnętrzne mogą stać się elementami niezbędnymi do korzystania z części funkcji. Zmiana aplikacji, zakończenie wsparcia produktu lub usługi, modyfikacja zasad działania platformy czy wycofanie urządzeń z oferty odbywają się poza kontrolą właściciela budynku.
KNX został zaprojektowany według innej zasady. Podstawowe sterowanie może działać lokalnie, przez dedykowaną magistralę przewodową, bez uzależnienia od Wi-Fi, Internetu, chmury i stale działającej aplikacji. Funkcje sieciowe, wizualizacja i dostęp zdalny mogą rozszerzać możliwości systemu, ale jego podstawowe działanie nie musi od nich zależeć. Dzięki temu instalacja zachowuje większą niezależność od infrastruktury IT oraz zewnętrznych usług, które mogą zmieniać się znacznie szybciej niż sam budynek. KNX nie zależy od producenta.
